Piso Tátil Inox: O Guia de Engenharia em SP e RJ

Se você é arquiteto, engenheiro ou gestor de Facilities em São Paulo, ou no Rio de Janeiro, sabe que a escolha de materiais de acabamento vai muito além da estética.

Em um projeto de acessibilidade, a especificação errada pode resultar em três pesadelos: acidentes com usuários (responsabilidade civil), reprovação em vistoria (atraso no Habite-se) e degradação precoce do material (prejuízo financeiro).

Enquanto o PVC reina em ambientes corporativos internos e o concreto domina as calçadas públicas periféricas, o Piso Tátil em Aço Inoxidável ocupa o topo da pirâmide de especificação. É a escolha técnica mandatória para ambientes de alto tráfego, áreas litorâneas agressivas e projetos onde a arquitetura não aceita "ruído visual".

No entanto, o Inox é também o material mais mal especificado do mercado. Comprar "Inox" sem definir a liga (304 ou 316), o acabamento (polido ou usinado) e o método de fixação (químico ou mecânico) é jogar dinheiro fora.

Neste guia técnico da Lagge Acessibilidade, dissecamos a engenharia por trás do metal, as nuances das normas NBR 9050 e NBR 16537, e as particularidades climáticas e legislativas das duas maiores capitais do Brasil.

1. Definição e Tipologia: O Que é o Piso Tátil Inox?

Diferente dos pisos táteis convencionais (produzidos por extrusão de polímeros ou moldagem de cimento), o piso tátil em aço inoxidável é um produto de Usinagem de Precisão ou Estamparia Profunda. Ele não é apenas um "revestimento", é um componente mecânico instalado no piso alerta.

Ele se apresenta em duas tipologias principais no mercado brasileiro:

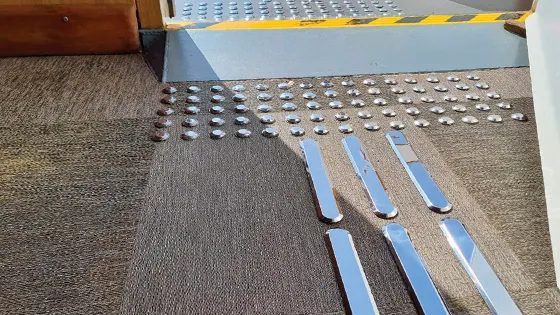

A. Elementos Tácteis Discretos (Botons e Tarugos)

São peças individuais fixadas diretamente no piso existente.

• O Boton (Alerta): Um elemento tronco-cônico que sinaliza perigo/atenção.
• O Tarugo (Direcional): Uma barra alongada que sinaliza a rota.

Vantagem Arquitetônica: É a solução "invisível". O piso original (seja um Granito Preto São Gabriel ou um Porcelanato Calacata) permanece visível entre os elementos. Não há interrupção visual da paginação do piso, apenas a adição da camada de informação tátil.

Desafio: A instalação é mais demorada, exigindo centenas de furos individuais.

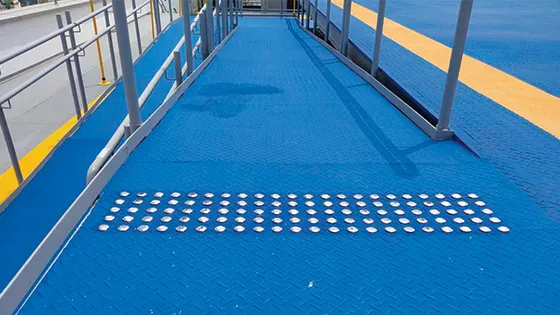

B. Placas Integradas

São chapas de aço inox (geralmente de 30x30cm ou 25x25cm) onde os relevos (bolinhas ou linhas) são estampados na própria peça.

• Vantagem Funcional: Instalação mais rápida e maior contraste visual (já que a placa cobre o piso existente).
• Uso Recomendado: Áreas industriais, plataformas de trem/metrô ou locais onde o piso base está muito danificado e precisa ser encoberto.

2. Por Que Inox? A Tríade da Engenharia

Por que um engenheiro especificaria um material que custa significativamente mais que o plástico ou o cimento? A resposta reside em três pilares de performance que justificam o investimento (CAPEX).

Pilar 1: Resistência Mecânica (Cargas Pontuais)

Em um Aeroporto ou Shopping Center, o piso não sofre apenas com pisadas. Ele sofre com cargas de cisalhamento (arraste) e cargas pontuais (rodas de carrinhos de carga, malas pesadas, saltos finos).

• O PVC pode rasgar ou descolar as pontas sob torção.
• O Concreto pode esfarelar (erosão) ou trincar.
• O Aço Inox tem uma resistência à tração superior a 500 MPa. Ele não deforma, não rasga e suporta o impacto de carrinhos de transpaleteiras sem perder a geometria normativa.

Pilar 2: Assepsia e Higiene (Áreas Críticas)

O aço inoxidável é um material inerte e não poroso inidicado para qualquer tipo de piso, variando o modo de aplicação.

• Hospitais: Em UTIs e corredores cirúrgicos, pisos porosos (como concreto ou borracha) são vetados pois acumulam biofilme bacteriano. O Inox suporta limpeza com produtos agressivos (exceto cloro concentrado por longo tempo) e garante desinfecção total.
• Laboratórios e Indústria Alimentícia: Atende às normas da ANVISA para superfícies laváveis e impermeáveis.

Pilar 3: Estética e Valorização Patrimonial

Para edifícios Triple A (AAA) na Faria Lima ou hotéis de luxo em Copacabana, o piso tátil não pode parecer um "remendo". O Inox confere status de acabamento definitivo, integrando-se a materiais nobres como vidro, madeira e pedras naturais, preservando o Valor Geral de Vendas (VGV) ou o valor de locação do imóvel.

3. Metalurgia Aplicada: A Batalha das Ligas (304 vs 316)

Aqui ocorre o maior erro na construção civil de especificação técnica no Brasil. "Inox" é um termo genérico para uma família de aços. Escolher a liga errada é garantia de patologia, tendo aplicações para cada tipo.

O Inimigo: A Corrosão por Pite

Embora inoxidável, o aço pode sofrer corrosão se a camada passiva (filme de óxido de cromo invisível que protege o metal) for rompida por íons cloreto (sal).

AISI 304 (Austenítico Urbano)

• Composição: ~18% Cromo, ~8% Níquel dentro das normas de acessibilidade.
• Resistência: Excelente para oxidação atmosférica (chuva, umidade, poluição urbana).
• Indicação: Ambientes internos em qualquer cidade. Ambientes externos em cidades longe do litoral (São Paulo capital, Campinas, Ribeirão Preto, Belo Horizonte).
• Risco: Se instalado na orla da praia, desenvolverá "sardas" de ferrugem (pitting) em 3 a 6 meses.

AISI 316 (Austenítico Marinho - "Cirúrgico")

• Composição: Adiciona 2% a 3% de Molibdênio à fórmula do 304 de alta qualidade.
• O Poder do Molibdênio: Este elemento químico aumenta drasticamente a resistência aos cloretos (maresia e spray salino).
• Indicação: é fundamental para Rio de Janeiro (toda a zona costeira), Santos, Recife, Salvador e qualquer obra a menos de 2km do mar. Também indicado para áreas de piscina (cloro) e indústrias químicas.

AISI 430 (Ferrítico - O "Primo Pobre")

• Característica: É magnético (pega ímã) e não contém Níquel, mas é de alta resistência.
• Problema: Tem resistência à corrosão muito inferior. Embora seja usado em eletrodomésticos, não recomendamos para piso tátil, pois o contato constante com solas de sapato abrasivas e produtos de limpeza de piso pode degradá-lo rapidamente.
• Alerta Lagge: Cuidado com orçamentos muito baratos. Muitos fornecedores vendem 430 como se fosse 304.

4. NBR 9050 e NBR 16537: Requisitos de Geometria e Contraste

A conformidade normativa do Inox exige atenção a detalhes que não existem no PVC colorido.

Geometria Rigorosa (Usinagem CNC)

A NBR 9050 estabelece tolerâncias milimétricas. O elemento tátil inox deve ter:

• Alerta (Boton): Diâmetro da base entre 22mm e 25mm. Diâmetro do topo entre 18mm e 20mm. Altura exata de 5mm.
• Direcional (Tarugo): Largura entre 30mm e 40mm. Altura exata de 5mm.

O Erro Comum: Elementos importados da China muitas vezes vêm com altura de 3mm ou 4mm (padrão asiático). Isso reprova o Habite-se no Brasil, pois não é detectável pela bengala com segurança. A Lagge fabrica no padrão ABNT (5mm).

O Dilema do Contraste (LRV)

A norma exige um Contraste de Luminância (LRV) de ≥ 30 pontos entre o piso tátil e o piso adjacente.

O Problema do Inox: O aço inox é feito na cor "prata/cinza médio". Se instalado sobre um piso de granito cinza, cimento queimado ou mármore branco, o contraste é baixo (< 30). Para uma pessoa com baixa visão, o piso tátil "desaparece".

A Solução Técnica:

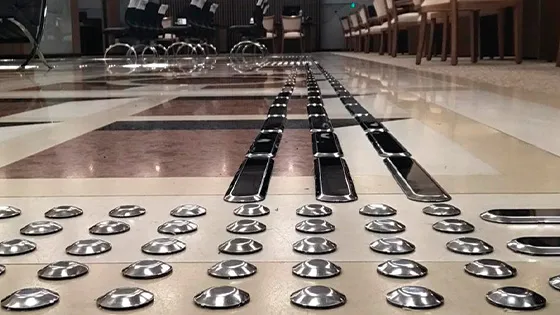

• Base Contrastante: Utilizar elementos de Inox montados sobre uma base de polímero preto (aureola), criando um anel escuro ao redor do metal.

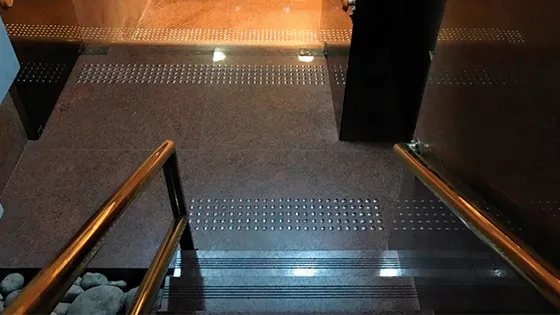

• Piso Base Escuro: Especificar Inox apenas sobre pisos escuros (Preto São Gabriel, Ardósia, Carpete Azul Marinho/Preto).
• Faixa de Contraste: Se o piso for claro, instalar uma faixa de granito preto de 40cm de largura e fixar o inox sobre ela.

5. Especificações Técnicas para Memorial Descritivo

Engenheiro/Arquiteto: Copie e cole o texto abaixo em seu projeto para garantir a compra do material correto e evitar substituições por produtos inferiores na obra.

6. Comparativo de Materiais: Onde o Inox se Posiciona?

Veredito: O Inox vence em durabilidade e estética interna. O Concreto vence em custo para calçadas externas. O PVC vence em custo inicial para interiores simples. O Latão caiu em desuso por exigir polimento constante (Brasso) para não ficar marrom/verde.

7. Protocolos de Instalação: O Segredo da Ancoragem Híbrida

A instalação de piso tátil inox não é uma tarefa para amadores. É um processo de Joalheria Industrial. Uma instalação mal feita resulta em elementos soltos ("dentes banguelas" no piso) que geram riscos de tropeço e queima o filme do empreendimento.

A Metodologia Lagge de Fixação:

• Gabaritagem de Precisão: Utilizamos máscaras de furação em metal ou polímero rígido, cortadas a laser. Isso garante que a distância entre os botons seja exatamente a da norma (entre 45mm e 50mm entre eixos). Tentar furar "no olho" resulta em linhas tortas inaceitáveis para o piso tátil direcional.
• Furação Técnica:
  • Em Granitos/Mármores: Uso de brocas diamantadas refrigeradas a água para evitar o "estouro" da pedra.
  • Em Porcelanatos: Brocas especiais para cerâmica de alta dureza, sem impacto (apenas rotação) para não trincar a placa.
• Limpeza do Furo (Blow-out): O pó do furo atua como isolante. Aspiramos cada orifício antes da colagem.
• Injeção Química (O Pulo do Gato): Não usamos apenas cola de silicone. Utilizamos Adesivo Epóxi Estrutural ou Bucha Plástica de Alta Expansão projetada para o pino do elemento.
  • O elemento de inox possui um pino inferior (haste).
  • O adesivo envolve a haste e funde-se ao contrapiso.
  • Após a cura (24h), a resistência ao arrancamento supera 500kgf por elemento.

Nota sobre Carpetes:

Jamais instale elementos de inox sobre o carpete (colado ou furado através dele sem base). O carpete é flexível; quando a pessoas com deficiência visual pisar, o elemento afunda e oscila, soltando-se rapidamente.

Procedimento Correto: Recortar o carpete com broca copo (diâmetro do elemento), fixar o elemento no contrapiso e garantir que a altura do elemento (5mm) seja contada a partir do nível final do carpete, não do contrapiso. Pode ser necessário usar prolongadores.

8. Termodinâmica: O Comportamento em Áreas Externas

O aço inoxidável tem uma condutividade térmica relativamente alta e baixa capacidade térmica específica. Traduzindo: ele esquenta rápido e esfria rápido.

O Perigo da Queimadura:

Em cidades como Rio de Janeiro ou Cuiabá, sob sol direto de verão, uma superfície metálica polida pode atingir temperaturas acima de 60°C ou 70°C.

• Para usuários calçados, não é problema.
• Para crianças, pets ou pessoas descalças (em áreas de piscina ou parques), isso representa risco de queimadura de contato.

Mitigação de Engenharia:

• Evitar Polido: O acabamento espelhado reflete e concentra calor no piso tátil de alerta.
• Especificar Jateado/Fosco: A textura dispersa a radiação solar e oferece menor área de contato direto com a pele.
• Restrição de Uso: Em áreas externas descobertas de lazer, recomendamos substituir o Inox por Concreto atérmico ou materiais cimentícios, usando o Inox apenas em áreas de passagem rápida (calçadas corporativas) onde o uso de calçados é mandatório.

9. Manutenção e Patologias: Como tratar o "Tea Staining"

Existe um mito perigoso: "Instalei Inox, nunca mais preciso limpar". Isso é falso.

O Fenômeno "Tea Staining" (Mancha de Chá):

Em áreas litorâneas ou muito poluídas, micropartículas de sal ou contaminantes ferrosos (poeira de freio de carros, obras vizinhas) depositam-se sobre o inox. Se não forem limpas, elas rompem a camada passiva localmente, criando manchas marrons superficiais que parece ferrugem mesmo no aço de alto desempenho.

Isso não significa que o inox está podre. É uma contaminação superficial.

Protocolo de Manutenção Lagge:

• Limpeza Mensal: Lavagem com água e detergente neutro. Isso oxigena o metal e restaura a camada passiva de cromo.
• Proibição Total: Nunca usar produtos contendo Ácido Muriático (limpa pedras) ou Cloro Concentrado (água sanitária pura). Eles destroem a camada passiva.
• Remoção de Manchas: Se ocorrerem manchas, usar pasta de polimento automotiva ou produtos específicos para decapagem de inox (ex: pasta de decapagem) e enxaguar abundantemente. O brilho retorna imediatamente.

10. Custos e ROI: Estudo de Caso Financeiro

A barreira de entrada do Inox é o preço. Vamos analisar racionalmente.

Cenário: Lobby de Edifício Comercial AAA em São Paulo (Área de fluxo intenso: 2.000 pessoas/dia). Metragem: 100 metros lineares.

Opção A: Piso Tátil PVC (Colado)

• Custo Material + Instalação: R$ 6.000,00.
• Vida Útil neste tráfego: 2 anos (começa a encardir e soltar pontas).
• Custo em 10 anos: 5 trocas x R$ 6.000 = R$ 30.000,00 + Custos indiretos de parar o lobby 5 vezes.
• Resultado Estético: Ruim após o 6º mês de cada ciclo.

Opção B: Piso Tátil Inox 304 (Fixação Mecânica)

• Custo Material + Instalação: R$ 25.000,00.
• Vida Útil: > 20 anos.
• Custo em 10 anos: R$ 25.000,00 (Manutenção apenas limpeza de rotina da equipe de limpeza já contratada).
• Resultado Estético: Impecável por 10 anos.

Conclusão do ROI:

Embora o Inox custe 4x mais no dia zero, ele se torna mais barato que o PVC por volta do 7º ano. Além disso, o Custo Intangível da imagem do edifício é preservado. Um prédio de luxo com piso tátil de plástico descolando passa imagem de decadência. Com Inox, passa imagem de solidez.

11. Legislação Regional: SP vs RJ

A fiscalização varia conforme a cultura local dos órgãos.

São Paulo (CPA - Comissão Permanente de Acessibilidade):

• Foco: Precisão geométrica e contraste.
• Calçadas: A prefeitura de SP é rígida com o coeficiente de atrito. Inox liso na calçada é multa na certa (Risco de queda). Deve ser antiderrapante.
• Interno: Aceitação total, desde que o contraste seja comprovado.

Rio de Janeiro (SMAC - Secretaria Mun. da Pessoa com Deficiência):

• Foco: Durabilidade e Corrosão.
• Orla: Em projetos na orla (quiosques, hotéis), fiscais podem exigir comprovação da liga 316. O uso de materiais que enferrujam gera notificações rápidas devido à visibilidade turística.
• Fixação: Devido ao histórico de vandalismo em áreas públicas do Rio, a fixação mecânica (chumbada) é preferida em relação à colagem simples.

12. Acabamentos de Superfície: A Segurança no Detalhe

O acabamento não é só beleza, é função.

• Polido (Mirror Finish): Aparência: Espelhado. Atrito: Baixo (Escorregadio quando molhado). Indicação: Apenas ambientes internos secos e sofisticados. Risca mais fácil.
• Escovado (Brushed/Satin): Aparência: Fosco com micro-linhas. Atrito: Médio. Indicação: Padrão geral. Disfarça riscos de uso e manchas de dedo.
• Usinado/Jateado (Antislip): Aparência: Texturizada no topo (anéis ou lixa). Atrito: Alto (>0,5). Indicação: Obrigatório para rampas, escadas e áreas externas sujeitas a chuva.

13. Segurança Patrimonial: Soluções Antivandalismo

O aço inox tem valor comercial como sucata, o que o torna alvo em áreas públicas desprotegidas.

Tecnologia Antifurto Lagge:

Para calçadas públicas, praças e locais abertos, não utilizamos apenas a bucha plástica.

• Travamento Químico: Aplicamos adesivo anaeróbico de alto torque na rosca do pino.
• Design de Ancoragem: O pino possui ranhuras que, ao serem chumbadas com epóxi, criam um "bulbo" dentro do concreto. Para arrancar um boton, o vândalo precisa quebrar o concreto ao redor com marreta e talhadeira, inviabilizando a ação rápida e discreta.

14. Casos de Sucesso em Grandes Projetos

Aeroporto Internacional de Guarulhos (GRU - Terminal 3)
Desafio: Tráfego intenso de malas de rodinha (vibração e impacto lateral).
Solução: Botons e Tarugos de Inox 304 chumbados quimicamente.
Resultado: O sistema permite que as rodinhas passem entre os elementos ou sobre eles sem a trepidação excessiva causada por placas de concreto, oferecendo conforto ao passageiro e durabilidade ao piso.

Metrô Rio (Linha 4 - Zona Sul)
Desafio: Atmosfera salina e alto fluxo.
Solução: Placas de Inox 316 com relevo estampado.
Resultado: Resistência à corrosão garantida mesmo com a umidade da maresia entrando pelos dutos de ventilação.

15. FAQ Técnico Avançado

P: Posso usar Inox Dourado (Gold) ou Rose?
R: Sim. A tecnologia PVD (Physical Vapor Deposition) permite colorir o inox com titânio. É altamente resistente e mantém as propriedades do inox. Ideal para projetos de arquitetura de luxo que usam metais dourados.

P: O Inox conduz eletricidade? (Risco de choque)
R: Sim, é condutor. Porém, como são elementos isolados no piso, não há risco de choque, a menos que perfurem um cabo elétrico durante a instalação (por isso o mapeamento prévio é essencial). Em subestações de energia, recomenda-se piso de borracha isolante, não metal.

P: Como calcular a quantidade de elementos por metro linear?
R: Direcional: Aproximadamente 12 a 16 peças (tarugos) por metro linear, dependendo do comprimento do tarugo. Alerta: Em uma placa virtual de 25x25cm, cabem entre 16 e 25 botons. Para cobrir 1 m² de alerta, você precisará de aprox. 400 botons.

P: A Lagge vende apenas o material ou instala?
R: Para garantir a garantia de 5 anos, recomendamos a contratação do pacote completo (Material + Instalação Técnica). Nossa equipe possui o maquinário de furação a diamante e os adesivos estruturais corretos.
