Piso Tátil PVC: Tudo que Profissionais Precisam Saber

Projetar rotas acessíveis em São Paulo e no Rio de Janeiro exige mais do que cumprir burocracia; exige domínio técnico sobre materiais e normas.

Ao iniciar um projeto de adequação, o engenheiro ou arquiteto se depara com um mercado saturado de nomenclaturas e opções: deve-se especificar piso tátil ou o termo técnico piso podotatil? Qual a resistência real de um piso tátil de borracha comparado a um rígido piso tátil de concreto?

A escolha errada do material compromete não apenas a aprovação do Habite-se, mas a segurança do usuário. Um sistema eficaz depende da combinação lógica entre o piso alerta (para sinalizar perigos) e o piso direcional (para guiar rotas).

Além disso, o método de fixação é o ponto crítico de falha: enquanto um piso tátil parafusado pode ser inviável em lajes corporativas com infraestrutura rasa, um piso tátil adesivado de baixa qualidade pode descolar em poucas semanas de tráfego e é de dificil limpeza e manutenção.

Neste cenário complexo, o piso tátil PVC de engenharia surge como a solução de melhor custo-benefício e performance para ambientes internos, superando as limitações de seus concorrentes e condições climáticas adversas. Este guia foi desenhado para esclarecer tecnicamente cada uma dessas variáveis.

Vamos agora mergulhar na ciência por trás desses elementos e entender por que a escolha do material define o sucesso do seu projeto, começando pelos fundamentos essenciais.

1. O Que é Piso Tátil e Por Que Existe? (A Ciência da Orientação)

Quando caminhamos por um shopping center em São Paulo ou acessamos uma estação de metrô no Rio de Janeiro, raramente olhamos para o chão com atenção técnica. Porém, sob nossos pés, existe um sistema complexo de comunicação: a sinalização tátil.

O piso tátil não é apenas uma exigência burocrática para obter o Habite-se; ele é a "interface de usuário" (UI) das cidades e edifícios para pessoas com deficiência visual. Trata-se de um recurso de tecnologia assistiva projetado para fornecer autonomia e segurança.

A Mecânica da Percepção

Diferente do senso comum, o piso tátil não serve apenas para ser sentido através da sola do sapato (embora essa sensibilidade plantar seja relevante). Sua função primária é interagir com a bengala longa utilizada por pessoas cegas.

• Feedback Tátil: Ao varrer a bengala pelo chão, o usuário sente a vibração distinta das texturas (bolinhas ou linhas) e a diferença sonora em relação ao piso liso adjacente.
• Feedback Visual (Luminância): Para pessoas com baixa visão (que representam a maioria dos deficientes visuais), o piso tátil funciona através do contraste de luminância (LRV). É por isso que uma faixa amarela sobre um piso cinza é tão eficaz: ela cria um "farol" visual que delimita o caminho.

A Linguagem Binária da Acessibilidade

O sistema opera sob uma lógica universal e binária, que deve ser respeitada rigorosamente para não confundir o usuário:

• Comando de Ação/Alerta (Relevo Troncodocônico): Popularmente conhecido como "bolinha", este piso grita "PARE" ou "ATENÇÃO". Ele informa que há uma mudança no ambiente: um degrau, uma porta de elevador, um cruzamento de corredores ou um obstáculo suspenso.
• Comando de Direção (Relevo Linear): Conhecido como "direcional", este piso diz "SIGA". Ele cria um corredor virtual seguro, livre de barreiras, guiando o usuário de um ponto A (entrada) a um ponto B (balcão de informações).

2. História da Acessibilidade no Brasil e no Mundo

Para entender a rigidez das normas atuais em SP e RJ, precisamos olhar para o passado. A acessibilidade não surgiu da noite para o dia; ela é fruto de décadas de evolução técnica e lutas sociais.

A Origem Japonesa (1965)

A invenção do piso tátil é creditada ao engenheiro japonês Seiichi Miyake. Em 1965, motivado a ajudar um amigo que estava perdendo a visão, ele desenvolveu o "Tenji Block" (bloco braille). A primeira instalação ocorreu em 1967, em uma rua próxima a uma escola para cegos na cidade de Okayama. A invenção foi tão eficaz que, em poucos anos, tornou-se padrão em toda a ferrovia japonesa.

A Chegada ao Brasil (Anos 90 e 2000)

No Brasil, a discussão técnica ganhou corpo na década de 1990.

• 1994: A Associação Brasileira de Normas Técnicas (ABNT) publica a primeira versão robusta da NBR 9050, estabelecendo os primeiros critérios de desenho universal.
• 2000/2004: Leis federais (como o Decreto 5.296) começam a tornar a acessibilidade obrigatória em prédios públicos e coletivos. Foi a era da "conscientização forçada".
• 2015 (O Marco Legal): A promulgação da Lei Brasileira de Inclusão (LBI - Lei 13.146) mudou o jogo. A acessibilidade deixou de ser uma recomendação técnica para virar um Direito Humano. A falta de piso tátil passou a ser passível de multas pesadas e processos por discriminação.

O Contexto SP/RJ

• São Paulo: A capital paulista, com sua densidade urbana caótica, foi pioneira na criação da CPA (Comissão Permanente de Acessibilidade). O conceito de "Calçada Cidadã" padronizou o uso do piso tátil nas vias públicas, embora a execução ainda varie muito.
• Rio de Janeiro: Impulsionado pelos Jogos Paralímpicos de 2016, o Rio passou por um ciclo intenso de adequação (o projeto "Rio Acessível"), que normalizou o uso de rotas táteis em pontos turísticos e transportes de massa.

3. NBR 9050: Entenda Todos os Requisitos Técnicos

A NBR 9050 (atualizada em 2020) é a "bíblia" da acessibilidade. Para arquitetos e engenheiros, ignorar os números desta norma é garantia de reprovação em vistorias de bombeiros (AVCB) e prefeituras.

Aqui, dissecamos os critérios que envolvem principalmente o Piso Tátil:

Tamanho e Geometria

A norma não aceita "aproximações". As medidas são milimétricas:

• Largura da Faixa: A sinalização tátil direcional deve ter largura entre 20 cm e 60 cm. Em corredores de alto fluxo, recomendam-se maiores para facilitar a detecção.
• Distância de Alerta: O piso de alerta não pode ser colado no degrau. Ele deve estar posicionado a uma distância de 30 cm a 50 cm antes do desnível ou obstáculo. Isso dá tempo de reação para a pessoa parar (o chamado "passo de segurança").
• Relevo: A altura do relevo (seja linha ou domo) deve ser de 5 mm (com tolerância de ± 0,5 mm). Relevos muito baixos não são sentidos; muito altos, causam tropeços (o efeito "toco").

Aplicação por Ambiente (Onde é Obrigatório?)

• Escadas e Rampas: É mandatório instalar piso de alerta no topo e na base, estendendo-se 30 cm além da largura da escada (para proteger quem vem pela lateral).
• Elevadores: Uma faixa de alerta deve ser instalada centralizada na porta da cabine ou em toda a extensão da porta em ambientes públicos e privados.
• Obstáculos Suspensos: Este é o erro mais comum. Qualquer objeto (lixeiras, extintores, orelhões) suspenso entre 0,60 m e 2,10 m de altura é um perigo invisível para o cego (a bengala passa por baixo, e a pessoa bate a cabeça). A norma exige que a área sob esse objeto seja sinalizada com piso de alerta no chão.
• Balcões de Atendimento: A rota direcional do piso podotátil deve levar até o balcão, e ali deve haver uma área de alerta indicando "chegada".

4. Tipos de Piso Tátil: Alerta vs. Direcional (Detalhamento)

Confundir a função dos pisos é um erro grave de projeto. Vamos detalhar a engenharia de cada um.

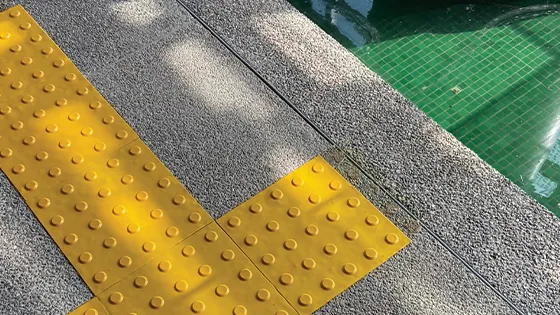

PISO DE ALERTA (Os Domos)

• Geometria: Composto por relevos troncodocônicos. A base do domo tem diâmetro maior que o topo.
• Distribuição: A norma permite a distribuição alinhada ou alternada.
• Mensagem: "Perigo", "Atenção", "Mudança".
• Uso Crítico: Nunca use piso de alerta para formar caminhos longos. Caminhar sobre "bolinhas" por 50 metros é extremamente desconfortável e causa instabilidade para idosos e cadeirantes (trepidação).

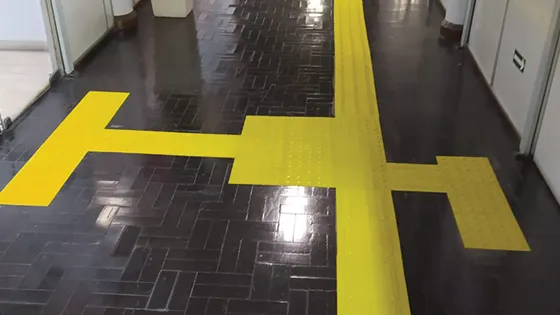

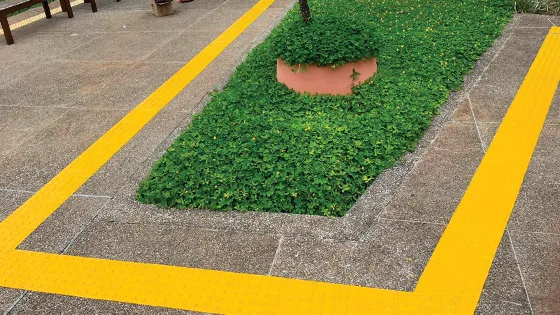

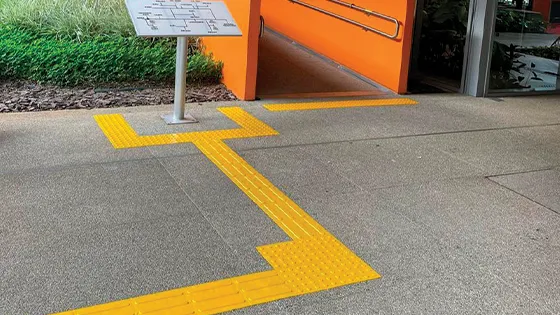

PISO DIRECIONAL (As Linhas)

• Geometria: Composto por barras de seção trapezoidal.
• Mensagem: "Caminho Seguro" com alto relevo ideal.
• Uso Crítico: Serve para conectar pontos. Em grandes halls (como saguões de aeroportos ou shoppings), onde não há guias naturais (paredes), o piso direcional é a única referência espacial.

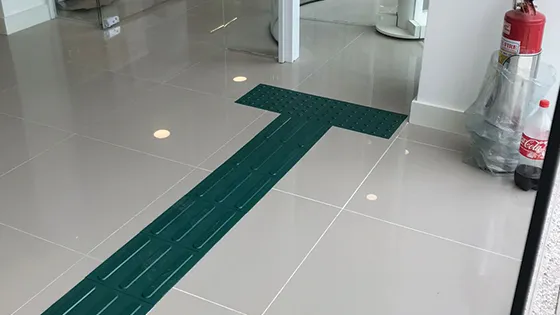

• Regra de Conexão: Sempre que uma linha direcional encontrar um obstáculo ou precisar fazer uma curva, deve-se usar um "módulo de alerta" (um quadrado de piso de bolinha) para articular a mudança de direção.

Não se faz curva com piso direcional; fazem-se ângulos de 90 graus intercalados por alerta.

5. Materiais: PVC, Inox, Concreto e Borracha (Análise Comparativa)

O mercado oferece quatro materiais principais para orientação de pessoas. A escolha errada impacta o orçamento e a durabilidade.

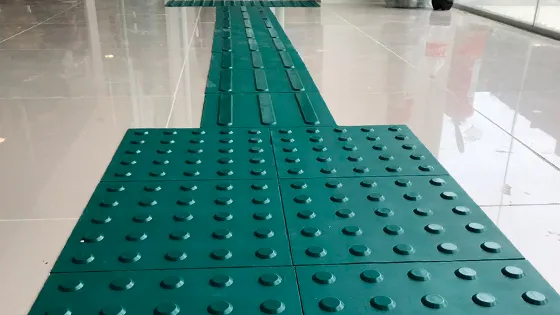

1. PVC (O Foco deste Guia)

• Perfil: O Policloreto de Vinila é o material mais versátil para adequações (retrofit).
• Vantagens: É flexível (copia o piso), tem instalação limpa (cola), custo acessível e excelente contraste de cor para áreas de grande circulação.
• Limitação: Não deve ser usado em áreas externas expostas a sol intenso (UV) por longos períodos, pois pode ressecar.

2. Aço Inox (A Nobreza)

• Perfil: Elementos soltos ou placas metálicas.
• Vantagens: Estética superior, durabilidade eterna (se Inox 304/430 legítimo) e resistência mecânica.
• Limitação: Custo elevado (aprox. 5x a 10x o valor do PVC) e instalação complexa (furação).

3. Concreto (A Infraestrutura)

• Perfil: Placas pré-moldadas de 25x25cm ou 40x40cm.
• Vantagens: Integra-se à pavimentação, indestrutível, baixo custo.
• Limitação: Exige obra civil (quebra de calçada) para instalação. Ideal apenas para áreas externas e calçadas públicas.

4. Borracha (O Conforto)

• Perfil: Placas emborrachadas.
• Vantagens: Antiderrapante e macio.
• Limitação: A borracha é porosa e tende a encardir (sujar) muito rápido, perdendo o contraste visual exigido pela norma. Além disso, a aderência da cola em borracha é inferior à do PVC.

6. Quando e Onde Usar PVC (Vantagens e Limitações)

O Piso Tátil em PVC da Lagge é, estatisticamente, a solução mais inteligente para 85% das obras de interiores comerciais e corporativos e para entradas de edifícios.

Por que o PVC é o Líder de Mercado?

• Custo de Oportunidade: Instalar PVC não exige fechar o estabelecimento. Pode ser feito à noite, sem barulho de martelete e sem poeira. Para um shopping ou hospital, isso vale ouro.
• Espessura: Com apenas 3mm de base + 5mm de relevo, ele não cria um "degrau" perigoso no piso existente.
• Contraste: A pigmentação do PVC é sólida e vibrante (Amarelo, Azul, Preto), garantindo o atendimento ao LRV (Light Reflectance Value) com facilidade.

Onde Especificar PVC sem Medo:

• Shoppings Centers (Áreas Internas): Corredores, praças de alimentação.
• Edifícios Corporativos: Recepções, halls de elevadores, rotas de fuga.
• Hospitais e Clínicas: O PVC é liso e fácil de limpar, atendendo requisitos de assepsia.
• Escolas e Universidades: Resistente ao tráfego de tênis e fácil de repor em caso de vandalismo.
• Condomínios Residenciais: Halls sociais e áreas de lazer cobertas.

Onde NÃO Especificar PVC (Risco de Patologia):

• Calçadas Públicas: O asfalto e o concreto rugoso não oferecem boa base para colagem. O sol e a chuva degradam o polímero.
• Áreas Industriais Pesadas: O tráfego de empilhadeiras vai arrancar as placas.
• Cozinhas Industriais: A gordura e a umidade constante comprometem a cola.

7. Especificações Técnicas Detalhadas (Para Memorial Descritivo)

Se você é engenheiro ou arquiteto elaborando um edital, ou projeto executivo, utilize estas especificações para garantir a qualidade do material Lagge:

• Produto: Piso Tátil Direcional e Alerta em PVC Flexível.
• Dimensões da Placa: 250 mm x 250 mm.
• Espessura da Base: 3,0 mm.
• Altura do Relevo: 5,0 mm (Atendendo NBR 9050).
• Matéria-Prima: PVC Virgem (não reciclado), garantindo pureza da cor e resistência à tração.
• Dureza: Shore A 90 (Rígido o suficiente para não deformar, flexível o suficiente para não quebrar).
• Resistência à Abrasão: Alta.
• Fixação Recomendada: Adesivo de Contato Industrial (Tipo Kisafix) ou Cola PU Bicomponente, dependendo do substrato.
• Normas Atendidas: ABNT NBR 9050:2020 e NBR 16537:2016.

8. Processo de Instalação Passo a Passo: A Engenharia da Fixação

A maioria das falhas no piso tátil PVC não ocorre por defeito do material, mas por erro de execução. Diferente do piso tátil de concreto (que é assentado com massa) ou do piso tátil parafusado (que tem fixação mecânica), o PVC depende de fusão química.

Na Lagge, seguimos um protocolo rigoroso para garantir que o piso não solte as pontas (a patologia mais comum):

• Passo 1: Diagnóstico do Substrato O piso existente (porcelanato, cerâmica, granito) deve estar nivelado. Se houver buracos, devem ser corrigidos com massa niveladora.
  Atenção: Nunca instale sobre piso úmido. A umidade ascendente cria bolhas que descolam o piso tátil adesivado quimicamente.
• Passo 2: Limpeza Técnica (Desengraxe) Não basta varrer. O local deve ser limpo com álcool isopropílico ou desengraxante industrial para remover qualquer vestígio de cera, óleo ou poeira fina. A cola adere no piso, não na sujeira.
• Passo 3: Layout e Marcação Utilize linha de giz (o famoso "bater linha") para traçar as rotas. O alinhamento do piso direcional deve ser perfeito; qualquer desvio de ângulo se torna visível em corredores longos.
• Passo 4: Aplicação do Adesivo (A "Solda Fria") A Lagge recomenda exclusivamente colas de contato industriais (como Kisafix) ou adesivos PU.
  Método: Aplique a cola no verso da placa de PVC e no chão. Aguarde o tempo de "tack" (secagem ao toque) de 10 a 20 minutos.
  Nota: O termo popular "piso tátil adesivado" muitas vezes confunde o comprador, que acha que é um adesivo "tipo figurinha". Na engenharia, trata-se de um processo de colagem de alta resistência.
• Passo 5: Pressão e Acabamento Após unir as partes, utilize um martelo de borracha ou rolo compressor manual para garantir a aderência total e remover bolhas de ar. Remova o excesso de cola imediatamente.

9. Erros Comuns e Como Evitar: Onde as Obras Falham

A experiência da Lagge em centenas de obras em SP e RJ nos permitiu mapear os erros fatais:

• Erro #1: Usar "Piso Tátil de Borracha" em Áreas de Alto Tráfego Muitos confundem PVC com borracha. O piso tátil de borracha é mais poroso e tem menor resistência à abrasão. Em shoppings ou metrôs, ele encarde rapidamente e as bordas tendem a levantar. O PVC da Lagge é polimérico, liso e mais resistente.
• Erro #2: Instalar "Piso Tátil Parafusado" em Piso Radiante ou com Tubulação Rasa Ao furar o chão para instalar elementos táteis parafusados, há risco de perfurar tubulações hidráulicas ou elétricas. O piso tátil PVC colado elimina esse risco, sendo a opção mais segura para retrofits em lajes corporativas.
• Erro #3: Confusão entre Alerta e Direcional Usar piso direcional para sinalizar perigo é um erro gravíssimo.
  Regra: Degraus, portas de elevador e rampas exigem piso alerta (bolinhas). Corredores exigem piso direcional (linhas).
• Erro #4: Ignorar a NBR 16537 (Geometria) Alguns importados baratos não respeitam a distância entre os relevos. Se a distância for muito grande, a bengala "pula" o relevo. Se for muito curta, o pé tropeça. O piso podotatil da Lagge segue rigorosamente a geometria normativa.

10. Manutenção e Vida Útil: Garantindo o ROI

O piso podotatil (termo técnico sinônimo de piso tátil) exige cuidados simples para durar até 10 anos em ambientes internos.

• Limpeza Diária Utilize apenas pano úmido com detergente neutro ou máquinas lavadoras de piso com disco macio (branco/vermelho).
  Proibido: Nunca use disco preto (abrasivo), thinner, acetona ou removedores de tinta. Esses produtos químicos atacam a estrutura molecular do PVC.
• Monitoramento de Contraste Com o tempo, a sujeira pode escurecer um piso amarelo. A limpeza profunda periódica é vital para manter o contraste de luminância (LRV) exigido pelos bombeiros. Diferente do piso tátil de concreto (que absorve sujeira e óleo), o PVC pode ser recuperado com limpeza técnica.
• Reposição Facilitada Uma vantagem do PVC sobre o concreto é a manutenção modular. Se uma placa for danificada por vandalismo, basta descolá-la (com soprador térmico) e colar uma nova, sem quebra-quebra e sem deixar cicatrizes na obra.

11. Custos e ROI: Por que o PVC Vence no Retrofit?

Ao comparar o orçamento, é preciso olhar além do preço do material, o que é fundamental:

Comparativo de Custo Total (Material + Instalação + Obra Civil):

• Piso Tátil PVC (Lagge): Baixo Custo. Não requer obra civil, instalação rápida (100m² em 1-2 dias). Melhor ROI para adequações.
• Piso Tátil de Concreto: Médio Custo. O material é barato, mas a instalação é caríssima (demolição da calçada existente, caçamba, cimento, pedreiro, tempo de cura).
• Piso Tátil Parafusado (Inox): Alto Custo. Material nobre e mão de obra especializada (furação peça por peça).
• Piso Tátil Adesivado (Fita Simples): Custo Falso. Parece barato, mas descola em 3 meses, exigindo recompra constante. O PVC com cola industrial é a solução de meio-termo ideal.

Conclusão Financeira: Para áreas internas já construídas, o piso tátil PVC é imbatível. Para calçadas novas, o piso tátil de concreto compete bem.

12. Legislação SP vs RJ: O Que o Fiscal Exige?

Embora a NBR 9050 seja federal, as prefeituras de São Paulo e Rio de Janeiro têm decretos específicos que seus fiscais seguem à risca.

São Paulo (CPA - Comissão Permanente de Acessibilidade):

Em SP, a fiscalização é rígida quanto à distância do piso alerta em relação ao degrau (exatamente 30 a 50cm).

Em calçadas, SP exige o padrão "Calçada Cidadã", que muitas vezes especifica o piso tátil de concreto hidráulico. Para áreas internas privadas, o PVC é liberado e incentivado.

Rio de Janeiro (Rio Acessível / SMAC):

O RJ tem foco intenso em rotas turísticas e comírcios.

A exigência de contraste visual é alta. Muitas vezes, fiscais cariocas vetam cores que não contrastam agressivamente (ex: cinza sobre cinza). O uso do piso tátil PVC Amarelo ou Azul Royal da Lagge garante aprovação imediata por ser de alto contraste.

13. Checklist para Projetos: Validação Final

Antes de chamar a vistoria, verifique se seu piso tátil atende a estes pontos:

• [ ] Material: O piso tátil PVC foi usado apenas em áreas internas/cobertas?
• [ ] Fixação: Foi utilizada cola de contato industrial (não fita dupla face simples)?
• [ ] Geometria: O piso alerta está presente em todas as mudanças de nível e direção?
• [ ] Continuidade: O piso direcional conecta a entrada até a recepção sem interrupções?
• [ ] Contraste: A cor escolhida tem destaque visual sobre o piso existente?
• [ ] Obstruções: Não há tapetes soltos cobrindo o piso tátil?

14. Casos Reais de Sucesso

• Caso 1: Retrofit de Escola na Zona Sul (RJ) A escola precisava se adequar durante as férias de julho. Quebrar o piso de granilite para colocar piso tátil de concreto era inviável pelo tempo e poeira.
  Solução: 400m² de piso tátil PVC Azul (cores da escola), instalado sobre o granilite.
  Resultado: Obra limpa entregue em 4 dias, aprovação no MEC e segurança para alunos.
• Caso 2: Edifício Faria Lima (SP) O condomínio tinha carpete e precisava de rota acessível.
  Solução: Recorte do carpete e instalação de piso tátil PVC fixado direto na laje, nivelado com a altura do carpete para evitar tropeços. Solução técnica superior ao piso tátil de borracha que se cogitou inicialmente.

15. FAQ Técnico Avançado

Qual a diferença entre "piso tátil" e "piso podotatil"? Nenhuma.
São sinônimos. "Podotátil" vem do grego podos (pé), referindo-se à sensação tátil pelos pés. A norma ABNT usa o termo "sinalização tátil no piso".

Posso usar "piso tátil de borracha" em vez de PVC? Pode, mas não recomendamos para alto tráfego. A borracha é mais macia, mas "segura" mais sujeira e tem menor resistência ao rasgo que o PVC de engenharia da Lagge.

O "piso tátil adesivado" já vem com cola? Existem versões no mercado com fita autoadesiva, mas a Lagge recomenda o sistema de aplicação de cola líquida separada. A experiência mostra que a cola aplicada na obra cria uma fusão muito mais forte e duradoura do que a fita pré-aplicada.

Quando devo usar "piso tátil parafusado"? O sistema parafusado é indicado quando o chão é muito irregular ou sobre carpetes espessos onde não se pode recortar e para reparos pontuais substitua peças danificadas para manter a funcionalidade.

O PVC substitui o "piso tátil de concreto" na calçada? Não. Para calçadas públicas a céu aberto, o piso tátil de concreto ou hidráulico continua sendo a melhor opção técnica devido à resistência contra sol, chuva e vandalismo urbano. O PVC é o rei das áreas internas.
